一、一、Sf6气体在线监测系统简介

    SF₆气体泄漏智能监控报警系统是根据《SF₆安全法规》，为在安装有SF₆设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。Sf6气体在线监测系统主要检测开关室SF₆气体浓度含量和氧气含量，当环境中SF₆气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF₆气体检测技术，能检测到10~5000ppm浓度的SF₆气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

    Sf6气体在线监测系统可为广泛应用于各种电压等级的SF₆开关室、SF₆开关室、组合电气室（GIS室）、SF₆主变室等。

二、Sf6线监测系统主要特点

 ● Sf6气体在线监测系统 超限报警泄漏时自动启动风机排风功能；

 ● Sf6气体在线监测系统 环境中O₂含量检测功能；缺氧时自动报警，自动排风；

 ● Sf6气体在线监测系统大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

 ● Sf6气体在线监测系统SF₆、O₂气体含量超标时，风机自动启动功能；

 ● Sf6气体在线监测系统定时排风功能；

 ● Sf6气体在线监测系统 报警时启动强制排风功能；

 ● Sf6气体在线监测系统 相关历史数据存储及检索功能；

 ● Sf6气体在线监测系统温度、湿度检测、报警及显示；

 ● Sf6气体在线监测系统 语音提示报警功能；

三、Sf6气体在线监测系统主要技术参数

 ● SF6气体监测SF₆浓度超限报警点：1000ppm,精度＜±5%；

 ● SF6气体监测 O₂浓度检测范围0－25%，缺氧报警点：18%，精度＜±0.5%；

 ● SF6气体监测 温度显示范围：-20～+99℃，精度＜±0.5%；

 ● SF6气体监测 湿度显示范围：0～99%RH，精度＜±3%；

 ● SF6气体监测 输入电源：AC  220V±20%；

 ● SF6气体监测 报警输出接点功率：AC220/5A；

 ● SF6气体监测 风机输出接点：380V/15A（三相）或220V/15A；

 ● SF6气体监测 风机启动：O₂含量≤19.6%或SF₆气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

 ● SF6气体监测海量报警信息存储设计；

 ● SF6气体监测 5路大容量报警触点输出。

 ● SF6气体监测 SF₆、O₂变送器采用进口原装的传感器，寿命长；

 ● SF6气体监测 SF₆气体检测报警误差＜1%，氧气报警误差＜0.5%；

 ● SF6气体监测风机控制器可控制原有风机。

四、Sf6气体在线监测系统现场需求分析

  六氟化硫在线监测:现场有8个六氟化硫气室间隔，每个间隔需放置一个SF6/O2变送器，共8个，在房间侧墙上放置2个温湿度传感器，监测房间温湿度，所有监测数据通过采集主机上传，实现电脑集中监控。

  sf6气体在线监测系统方案设计

   六氟化硫在线监测:按要求在每个间隔底部放置SF6/O2变送器，在房间内均匀布置2个温湿度传感器，根据风机数量布置风机控制器，把以上三种功能的设备通过总线接入气体监测主机，监测主机具有分析、判断、设定、联动、报警等功能，并且可把采集的数据通过规约解析送入现有的集中监控软件平台，无需另外增加后台。

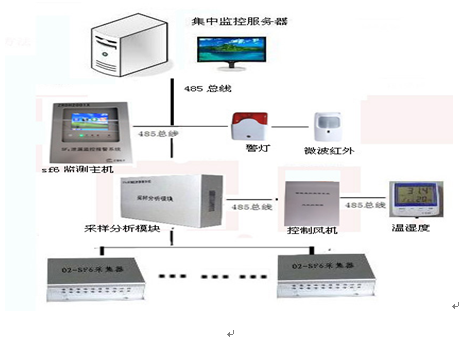

六、Sf6气体在线监测系统系统原理图



                  六氟化硫在线监测示意图

七、   Sf6体在线监测系统系统分三大模块：

   六氟化硫在线监测系统气体采样分析模块，内置高灵敏度传感器主要完成SF6、O2采集和定量分析。

   六氟化硫在线监测系统主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能

   六氟化硫在线监测系统风机控制及其温湿度检测模块，实现自动对风机控制

   六氟化硫在线监测系统样气流速：6L/min，气路管道可长达几百米

   六氟化硫SF6在线监测系统取样方式：长寿命电磁泵,连续工作>20000小时，间歇启动>50000小时，低噪声内置5μm孔径的不锈钢烧结过滤器可有效过滤空气杂质功能

   六氟化硫 SF6在线监测系统工作电源：185～250VAC，防浪泳和雷击功能

• SF6浓度检测范围：0～9999ppm，0~1000PPM内误差小于10ppm

• SF6浓度检测最小示值：1ppm

• O2检测范围：0～25.0%误差：＜0.5%

• 六氟化硫SF6在线监测系统自动加强跟踪可疑测量点功能，有效防止误报。

• 六氟化硫SF6在线监测系统独创的零点校准系统，系统没运行50个小时置换端口抽取纯净气体校准传感器。

• 六氟化硫SF6在线监测系统主机及其辅助模块

• Sf6在线监测支持现场显示：大屏幕中文显示

• Sf6在线监测主机多种形式：壁挂式、3U19英寸标准机箱、触摸屏落地式工控主机
  支持RTU遥测遥信功能，远程启动风机功能

• Sf6在线监测多种尺寸LED选择。

• Sf6在线监测多种风机启功模块：定时启动、报警启动、有人时自动启动、远程启动、手动启动等

• Sf6在线监测超大彩色液晶显示屏幕，界面友好报警参数用户可设置

• Sf6在线监测 支持报警信息海量存储，自动更新,支持报警语音功能、报警指示灯或报警显示屏

  Sf6在线监测 壁挂式，尺寸为：40*30*6（长*宽*高，单位cm）。

  六氟化硫SF6在线监测系统风机控制及其温湿度检测模块

• 1.温度检测范围：-55～+100℃    精度：0.5℃
    相对湿度检测范围：0～100%    精度：5%
    工作电源：185～250VAC，防浪泳和雷击功能。

八、 Sf6气体在线监测系统售后服务承诺：

我公司产品完全按照ISO9001质量认证体系进行质量控制，有精密的产品检测设备和严谨的过程检验流程。保证生产的产品质量合格，运行稳定。

我公司承诺对所有售出商品（含工程）均具有12个月免费保修服务，终身维护。响应时间为8小时内回复。如需现场服务，省内24小时到达现场，省外48-72小时到达。为不影响客户设备运行，维修地点一般在客户现场，技术服务电话0533-3581782。
