泵站卫星时钟同步

2019-02-16 14:11:05      点击:

    1、泵站系统全网时钟不同步会造成一些较为特殊的故障,如数据和信息丢失、SOE事件信息逻辑混乱、某些工作站死机甚至系统瘫痪,因而为了消除时钟不同步的影响,加装卫星时间同步系统是十分必要的。

    泵站SCADA采集系统是实时性很强的系统,它采集各个泵站的实时数据和信息,经过软硬件处理后,在各泵站工作站显示数据和信息或存储到历史数据库中。SCADA采集系统分为总控端系统和各分泵站系统,故全网时钟同步按两部分进行:

    A:总控端系统各工作中和服务器时钟同步;

    B:各分泵站系统总控单元和智能单元的时钟同步;







    2、总控端系统时钟同步

    总控端系统各工作站与主服务器时钟同步的目的,是保证数据发生增加、更改、删除等操作时全网的一致性和完整性。数据的不一致和残缺会造成主备系统切换或历史数据进行存储时,不能正确识别数据的一致性和完整性,从而造成信息和数据的丢失,甚至会导致系统的瘫痪。由于各工作站和服务器的晶振芯片长时间运行后,会出现由于漏电或其他原因造成的时钟不准问题,因而需采取相应的方式来实现总控端系统的网络时钟同步。

    3、各泵站端系统时钟同步

    各分泵站系统与总控端系统时钟同步及泵站各个智能设备之间的时钟同步目的,是保证各间隔智能单元实时采集的数据信息,在总控系统经过处理后,能正确重演数据或信息发生的时间、先后顺序和逻辑关系。调度员、集控员根据显示的数据和信息,实时掌握各个泵站一次系统的运行状态,从而保证经济调度、安全调度。

    泵站为了使闸门的开启保持一致,使流量等控制更加精确,需要一个使整个泵站的计算机和PLC系统时间能够统一的系统。

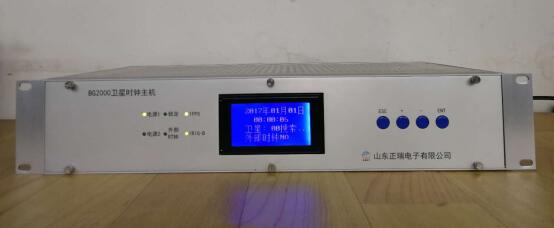

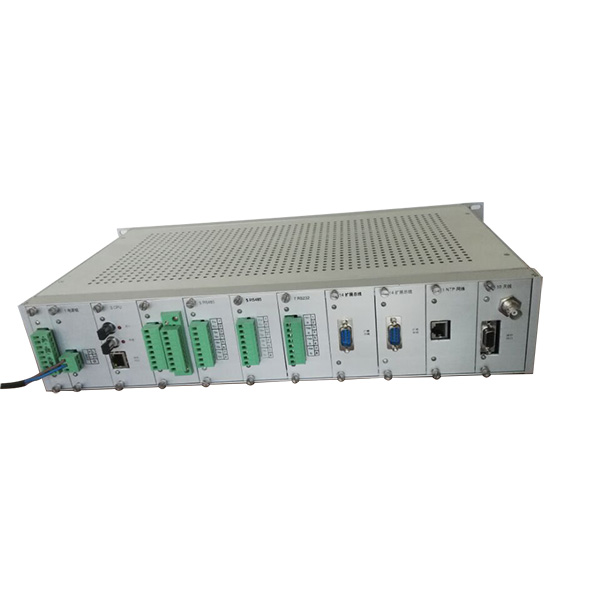

    具有多路输出,可带扩展接口箱输出各种设备需要的时间和脉冲信号的时钟就是根据这一实际需求开发的,泵站对时钟系统的精度要求比较高,而且对时钟接口数量要求大,根据泵站规模的不同可以根据情况选用一级母钟加二级母钟的方式来控制,整个系统的时钟接口数量通过通讯控制器来扩展. 设备选型:母钟2台,可以根据泵站的规模和对时间的要求选择母钟的精度,接口扩展箱1个,时间管理服务器1台。
