运用超声原理实现六氟化硫检测，主要应包括检测器、集中控制器和语音辅助设备三个部分。

　　检测器是检测SF6气体的核心，它的作用是检测空气绝缘开关(GIS)配电室内各隔离气室泄漏的SF6气体浓度、室内现场温度、湿度、氧气含量，并将检测到的数据值通过通信总线传送给集中控制器控制器。其功能方框图如图所示。



                             图1. 检测器功能方框图

　　集中控制器的功能包括准确无误地接收检测器传送过来的测量数据，并进行整理以备后用;对多个分机进行管理、调配;判断现场数据是否超出设定限，超出则进行报警、启动风机等控制输出动作;液晶输出现场参数、报警历史数据、上次风机启动时间，并可通过键盘、液晶联合作业进行时间设置、风机工作参数设置、通信设置、报警限设置等，并且有人工启动风机功能;与语音辅助装置进行通信，响应语音装置的中断，并把要求语音报出的数据传给语音装置;具有数据上传功能，把检测数据上传到PC机，以方便远程查询。其功能方框图如图所示。

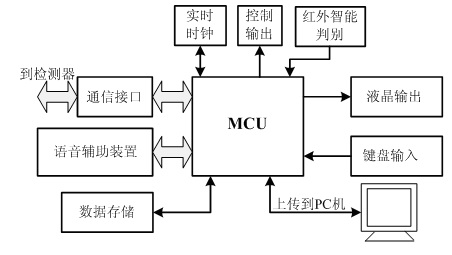

 图2. 集中控制器功能方框图

　　当环境中SF6气体浓度或氧气含量发生变化时，检测器能立刻捕捉到这一变化，并将检测到的变化量数据转换成数字信号，通过RS-485现场总线传送到集中控制器，集中控制器一方面将检测器传来的检测数据在显示屏上显示出来，另一方面，通过运算分析，与储存在集中控制器内的存储器上的各种固有参数进行比较，做出判断——各项数据是否超标。在超标的情况下主动把数据传送到PC机，供值班人员作为现场处理的参考。

　　语音辅助设备的功能是：当SF6浓度高于报警设定值(规程要求为1000ppm，本系统可在100—2000 ppm范围内设制)或氧气含量低于报警设定值18%(0~30%范围内可设制)时，系统集中控制器将自动进行语音报警，同时启动风机进行通风，并记录报警信息供以后查询。

　　总结：论述结果表明：基于超声原理的六氟化硫检测克服了使用寿命短、体积庞大、稳定性差等缺点，符合电力系统安全生产的形势，能广泛应用于各种电压等级的变电站。
