六氟化硫sf6气体泄漏监测有哪几种方法

2019-01-26 08:52:25      点击:

一、概述

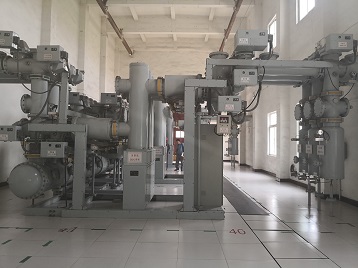

六氟化硫气体目前在高压开关中普遍使用的一种绝缘气体。若在高压开关中有泄漏的话,会降低其绝缘能力。因此对sf6气体的泄漏检测就显的尤为重要。GIS 设备采用密度继电器对SF6气体的泄漏实时监测,一旦压力值迅速下降或出现报警信号,则需要进一步的定性检测手段对漏气部位进行查找,以求在最短的时间内确定漏气部位,为处理缺陷争取时间。相比于高压断路器和电流互感器等SF6充气设备,GIS 设备工艺复杂,密封面、接口数量多,其漏气原因多种多样,确定难度更大,目前常规的检漏手段包括肥皂水试漏、局部包扎法检漏、检漏仪检漏及红外成像法检漏等等。


二、六氟化硫气体泄漏检测技术

其实施程序是:抽真空检验→SF6气体→六氟化硫气体泄漏检验。

具体过程为:在GIS经真空检漏并静止SF6气体5h后,用塑料薄膜在法兰接口等处包扎,再过24h后进行检测,如果有一处薄膜内SF6气体的浓度大于30ppm,则该气室漏气率不合格。如果所有包扎薄膜内SF6气体的浓度均小于30ppm,则认为该气室漏气率合格。

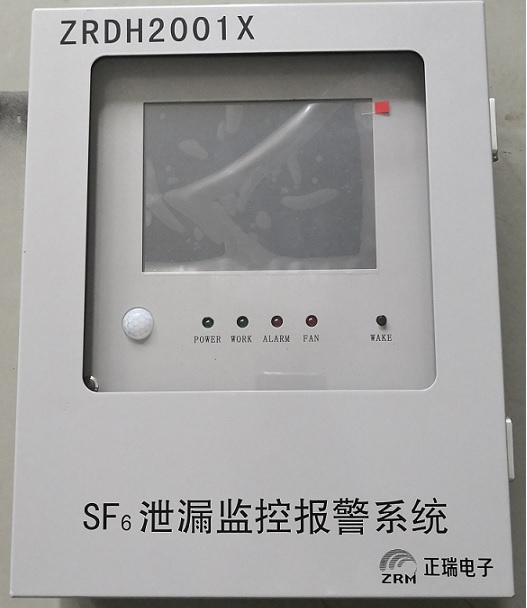

六氟化硫气体泄漏在线监控报警系统是检测现场SF6气体浓度、氧气含量及温湿度等环境数据,并通过大量数据分析处理做出控制以及告警的智能气体报警系统。


三、六氟化硫气体泄漏检测技术
 SF6气体泄漏检测主要采用了电化学技术、电击穿技术和红外光谱吸收技术。
 1、电化学技术:电化学技术的原理是被检测气体接触到200°C左右高温的催化剂表面,并与之发生相应的化学反应,从而产生电信号的改变,以此来发现被检测气体。

2、电击穿技术:电击穿技术是从SF6气体在电力上的典型应用——作为绝缘气体应用在GIS开关柜中演变而来的。其工作原理是根据SF6气体绝缘的特性,从置于被检测空气中的高压电极间电压的变化来判断空气中是否含有SF6气体。

3、红外光谱吸收技术:红外光谱吸收技术(又称激光技术)的原理是SF6作为温室气体,对特定波段的红外光有很强烈的吸收特性。
