一、        分布式电缆接地环流故障探测预警系统

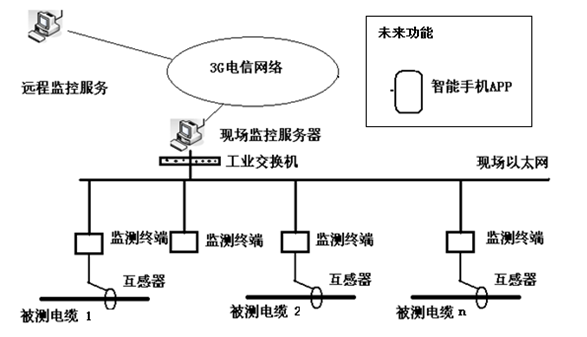

1、         系统连接图

2、分布式电缆接地环流故障探测系统说明

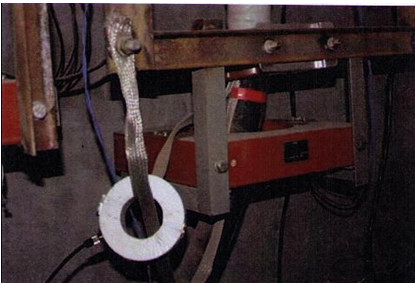

A、 被测电缆的接地铜带穿过传感器的电流互感器，电流互感器感应电流信号后，进行滤波处理，将高频信号作为有用信号送往监测终端。

B、  监测终端接收到传感器的高频信号后，进行实时采样，并存储。监测终端采用高速AD转换，内置FPGA，实现了高速采样和实时存储，采样速率为250MHZ，

    带宽范围2M-125MHz，采用高速TCP/IP网络接口。监测终端具有IAP（在线维护编程）功能，可根据现场实际情况实现远程在系统应用编程。

280长*220宽*97高(mm)

C、  系统采用分布式结构，现场通讯网络结构灵活，采用TCPIP网络数据交换，适合任何现场。

D、  监控服务器可在现场放置用于存储大量的分析数据，也可通过网络放置在远端。

E、  监控后台（后台机）安装分析软件，根据电流行波波形，确定故障点距离。系统还可通过记录放电次数，当放电次数达到一定限制时，会作出预警，以便工作人员对电缆接头及时做出检修安排。

F、   监控服务器还可通过电信的3G/4G网络将数据传送到厂家，实现远程技术服务。
