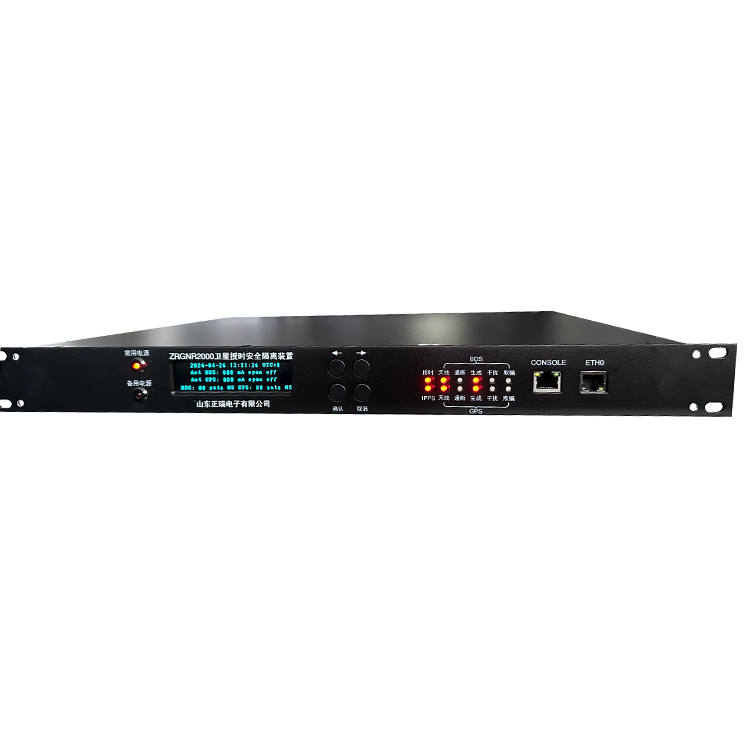

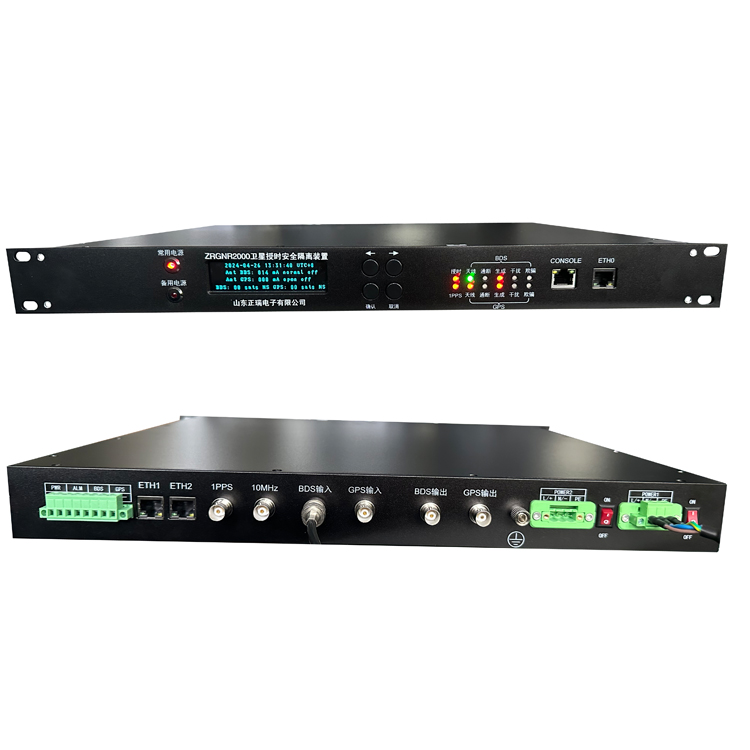

ZRGNR2000 北斗卫星授时安全隔离防护装置采用先进的防欺骗抗干扰技术，能够有效检测识别欺骗干扰信号，并快速对异常信号进行关断、切换，消除欺骗干扰影响。ZRGNR2000内置信号生成模块，具备卫星导航信号模拟功能，能够自主产生安全可信的导航信号，为后端授时设备提供可信不间断授时。ZRGNR2000可通过原位加固的方式，帮助用戶实现授时安全防御，广泛应用于各精密授时行业的安全加固。

性能指标：

表1 安全隔离装置性能指标

项目	指标
工作频段	GPS L1、BDS B1
输出频段	GPS L1、BDS B1
时频信号输出	支持1PPS、10MHz输入/输出选配
信号功率	-130dBm至-90dBm
干扰检测及告警	底噪声升高10dB时，2秒钟内发出干扰告警
欺骗检测及告警	能够判断、识别欺骗信号； 接收到欺骗信号后，输出欺骗告警信息的时间小于 15s； 欺骗消失后，输出欺骗消失指示信息的时间小于30s
防欺骗性能	防转发式、生成式、入侵式欺骗
生成信号授时精度	同步保持模式	100ns
	拒止维持模式	6小时优于500ns
射频关断隔离度	≥70dB
电源	双电源热备，220V/110V交直流自适应，支持48V选配
工作温度	-20°C～+60°C

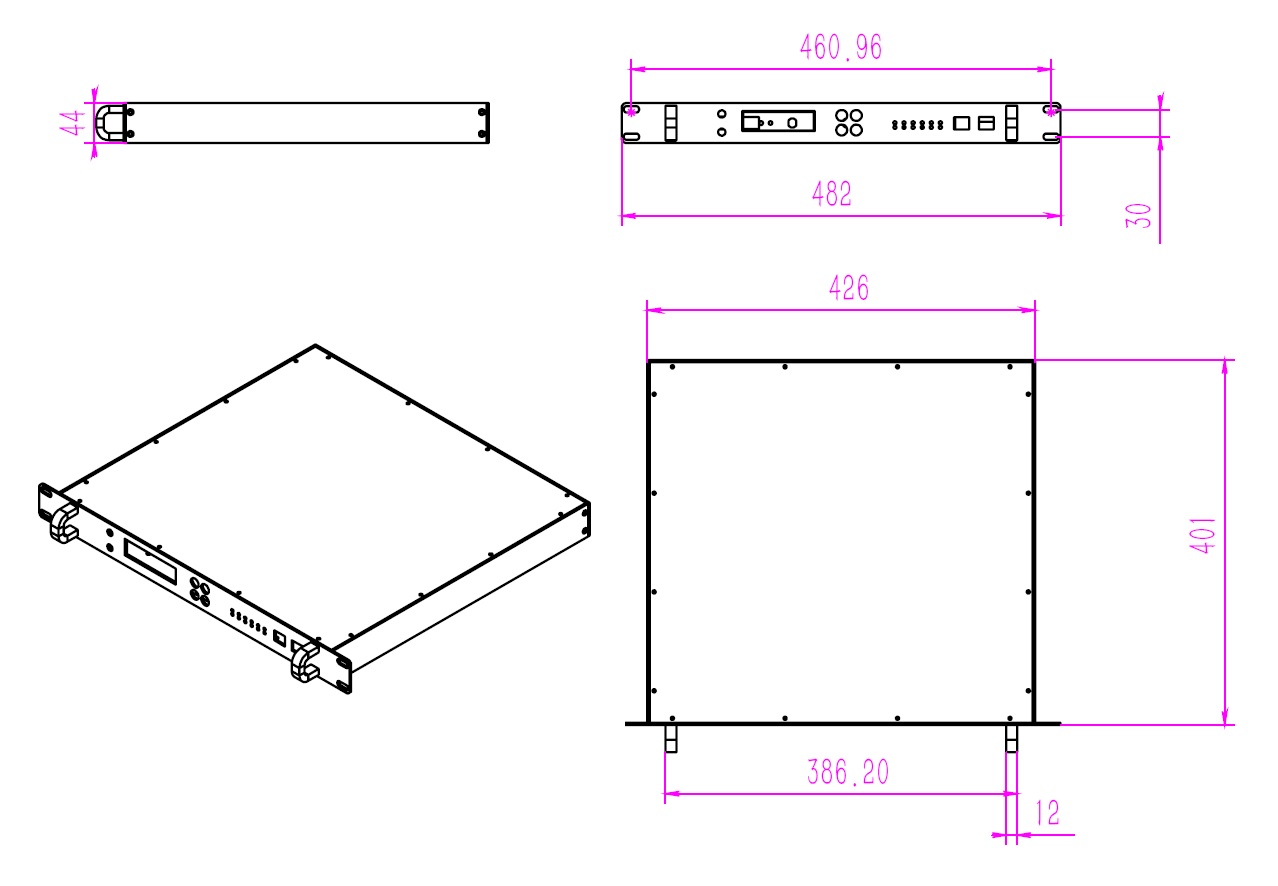

外观尺寸：

安全隔离装置采用19英寸标准机箱，1U高度（宽482mm，高44mm，深401mm）。

注：机箱尺寸为安装尺寸，不包含前面板的提手和后面板的BNC接口高度。

图1 外观尺寸图

主要功能：

卫星接收功能：BDS B1I、GPS L1CA；

干扰检测及告警：检测到底噪提高后及时告警；

欺骗检测及告警：判断、识别欺骗信号并告警；

馈线检测及告警：实时检测馈线是否存在开路、短路及损耗过大等异常情况并发出告警；

馈线短路保护功能：馈线长期处于短路状态时，不损坏设备内部器件；

退出无碍：失电或故障时，卫星信号正常通过，不影响后级设备运行；

无缝转换：生成信号可实现输入GPS信号、输出BDS信号或输入BDS信号、输出GPS信号的无缝转换，原授时系统无感知；

同步保持：生成信号可对天与真实导航信号保持同步，为后端设备提供高精度授时信号；

拒止维持：卫星导航信号拒止时，自主为现有BDS/GPS授时系统提供不中断的授时服务；

频点隔离：及时将欺骗、干扰信号（GPS欺骗、GPS压制干扰、BDS欺骗、BDS压制干扰等）隔离，保证生成信号不受影响；

双重工作模式：同时支持关断式与生成式两种工作模式，满足不同场景要求，可通过web界面灵活配置；

远程监控：远程 Web 界面监控设备工作状态，设置工作参数；

告警指示：指示灯包括电源状态指示、授时状态指示、PPS状态指示、北斗天线故障指示、北斗信号通断指示、北斗信号生成状态指示、北斗信号干扰指示、北斗信号欺骗指示、GPS天线故障指示、GPS信号通断指示、GPS信号生成状态指示、GPS信号干扰指示、GPS信号欺骗指示；

告警接点控制：通过OC门输出装置失电告警、装置输入信号/模块异常告警、输出BDS信号状态、输出GPS信号状态；

安全防护要求：

1） 导航天线固定位置必须放置在避雷针90°角保护范围内，且水平距离2m以上。

2） 推荐使用导航天线浪涌保护器，串接在天线馈线与设备之间，靠近设备一端。

3） 安全隔离装置采用双电源供电，双电源应该来自不同供电系统。

4） 机箱后面板有接地端子，需要采用2mm²以上的接地线可靠接地。

5） 机箱上下方至少留出1U的间隔，便于设备良好散热。
