变压器铁芯接地电流在线监测系统

更新:2020-11-24 16:43:28      点击:
  • 产品品牌   山东正瑞
  • 产品型号   ZRJD2000
  • 产品描述

    ...

产品介绍

1 系统组成

变压器铁芯接地电流在线监测系统由双量程高精度电流传感器,电流采集器,电流监测器,监测后台主机和监控软件组成。

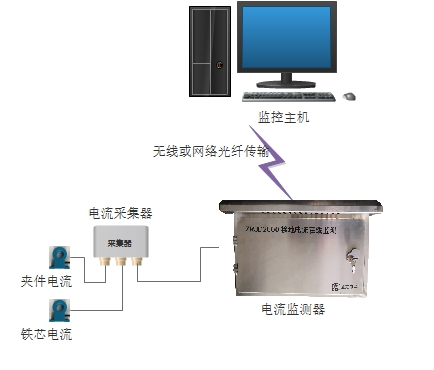

系统结构图如下:


1.1双量程高精度电流传感器



用于采集铁芯接地线和夹件接地线泄露电流,具有精度高,线性范围宽、抗电磁干扰能力强等特点外,还在原有单路输出的基础上又增加一路专门测量大电流信号,既能对设备的mA级绝缘泄漏电流进行准确地检测,又能满足对大电流故障信号的测量。

电流传感器为双路输出,小信号测量可以满足电力行业规范DLT1433-2015规定的100mA预警值,精度±5mA的要求,当接地电流大于500mA小于10A时也可精确测量此时的故障电流。

1.2电流采集器

用于采集电流传感器数据并上传给电流监测器。

技术参数如下:

技术项

参数

工作电压

12V

采集路数

夹件和铁芯两路

通信接口

1RS485

外形尺寸

180*110*75mm

安装方式

挂装

防护等级

IP54

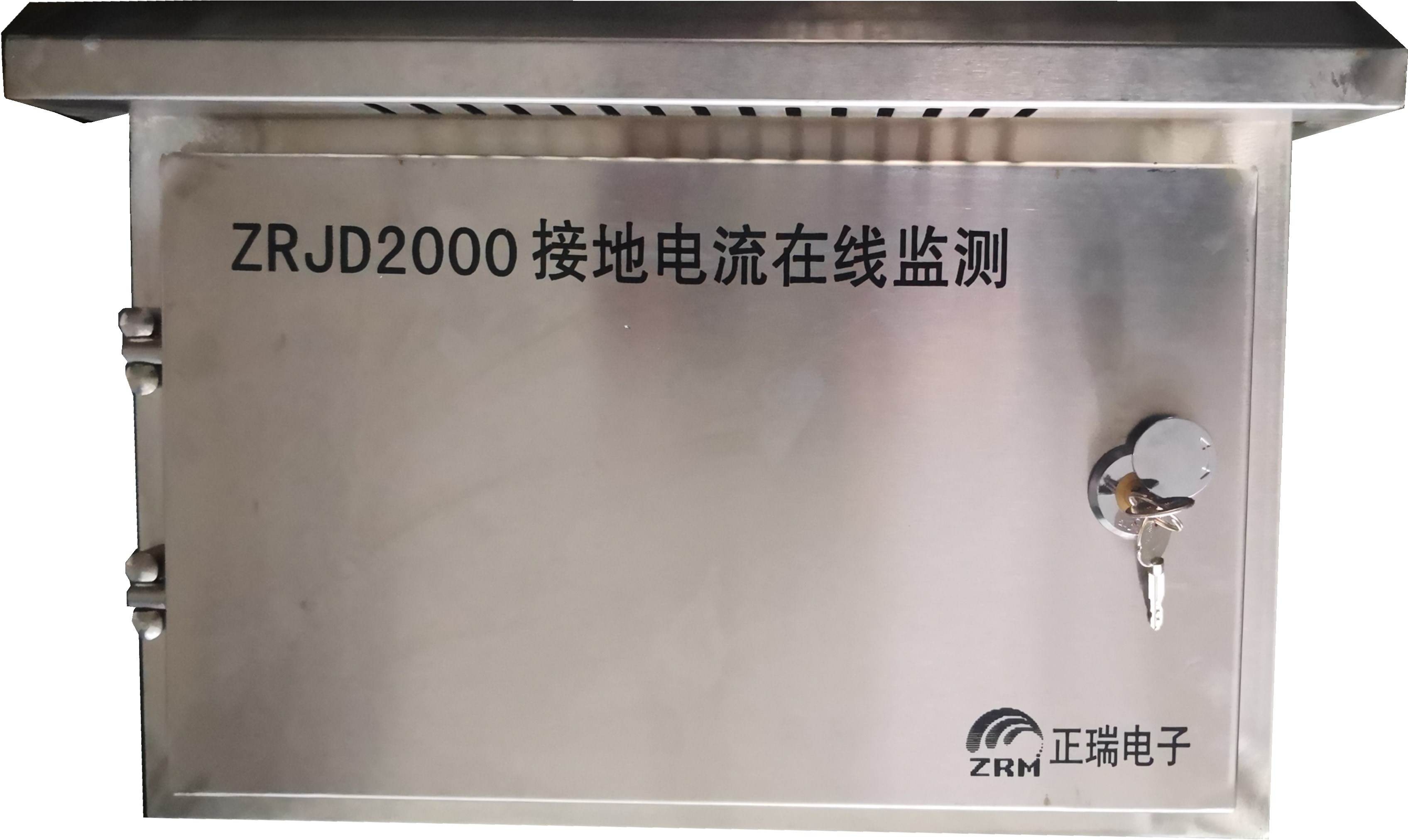

1.3电流监测器



获取电流采集器采样的电流数据,进行处理显示本地预警,并通过多种通信方式上传到监控主机。



技术参数如下:

技术项

参数

工作电压

AC220V

通信接口

1RS4851路无线LoRA

报警接口

1路继电器输出

防护等级

IP54

外形尺寸

300*400*180mm

安装方式

挂装

输出电源

±12V


1.4监控软件

1.4.1 ZRMSCADA在线监测预警系统可实现对监测点以供电系统图式显示和列表式菜单显示方式,各监测点的报警参数,通过实时采样的数据进行比较,发现达到报警状态的监测点,在电子地图进行声光警讯报警。

1.4.2 监控系统具备扩展能力,可实现多种协议数据采集和配置,可接入开关柜触头温度监测,电缆接头温度监测,泄露电流监测,小电流接地等其他在线监测系统数据。

1.4.3可实现5000个监测数据处理点;输出监测点数据变化曲线;接地电流或电气接点异常温升隐患或故障事件、温度电流数据记录可靠、详细并可保存3年以上;强大的报警、预警功能;强大的数据统计、处理与查询功能;灵活的系统参数设置,强大的扩展能力;多样化的图表与报表设置;良好的人机交互界面。

1.4.4 系统能够提供监测数据的统计能力和报表打印能力,能够方便查询每一个监测点的统计数据并打印统计报表(具体报表根据客户要求定制)。

1.4.5提供每一个监测点当前一段时间(时间区间可设定)的变化曲线与统计图表.

1.4.6 通过收集大量的数据,形成可重复的数据资源.

1.4.7提供多样化数据查询模式,查询结果包括:数据记录列表、数据查询统计图表、温度数据曲线等内容。

1.4.8系统可以在系统图上方便地调出各监测点的实时数据、历史数据及监测图表等。

1.4.9具有手机端显示数据,并设置超限报警和温度运行曲线分析功能。
