远程无线水位监测控制系统

更新:2019-06-17 15:04:05      点击:
  • 产品品牌   山东正瑞
  • 产品型号
  • 产品描述

    ZRYK 远程水位监测仪,主要是为远距离的水塔、水池水位监测而设计的智能仪表,它不但可监视水位的变化,同时还可以自动控制水泵的启停。...

产品介绍

一、ZRYK远程水位监测仪
   ZRYK 远程水位监测仪,主要是为远距离的水塔、水池水位监测而设计的智能仪表,它不但可监视水位的变化,同时还可以自动控制水泵的启停。

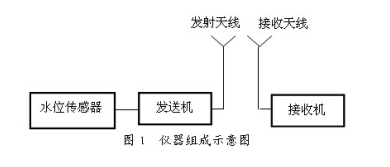

二、本机共分三大部分,即水深传感器、发送机与接收机(如图1)

发送机装设在水塔内,接收机装在控制中心,传感器投入水中,其输出电压与水深成正比,水位越高,其输出电压越大,在时序电路的控制下,将其水深信号通过发射天线传输到控制中心的接收机,接收机在程序的控制下将水位数据显示出来,并且根据设定的水位上下限值及水位报警值,控制水泵的开启,及时发出超限报警信号。

三、主要技术指标


1、电 源 AC220V±10% 50Hz

2、测量范围 0~5m,0~10m,0~50m,0~100m

3、测量精度 ±0.05M

4、遥测距离 0 — 10 KM

5、环境温度 -20℃ ~ +55℃;

6、 相对湿度 ﹤90% 避免强腐蚀气体;
四、材料配置及报

序号

名称

规格型号

单位

数量

单价

金额

备注

1

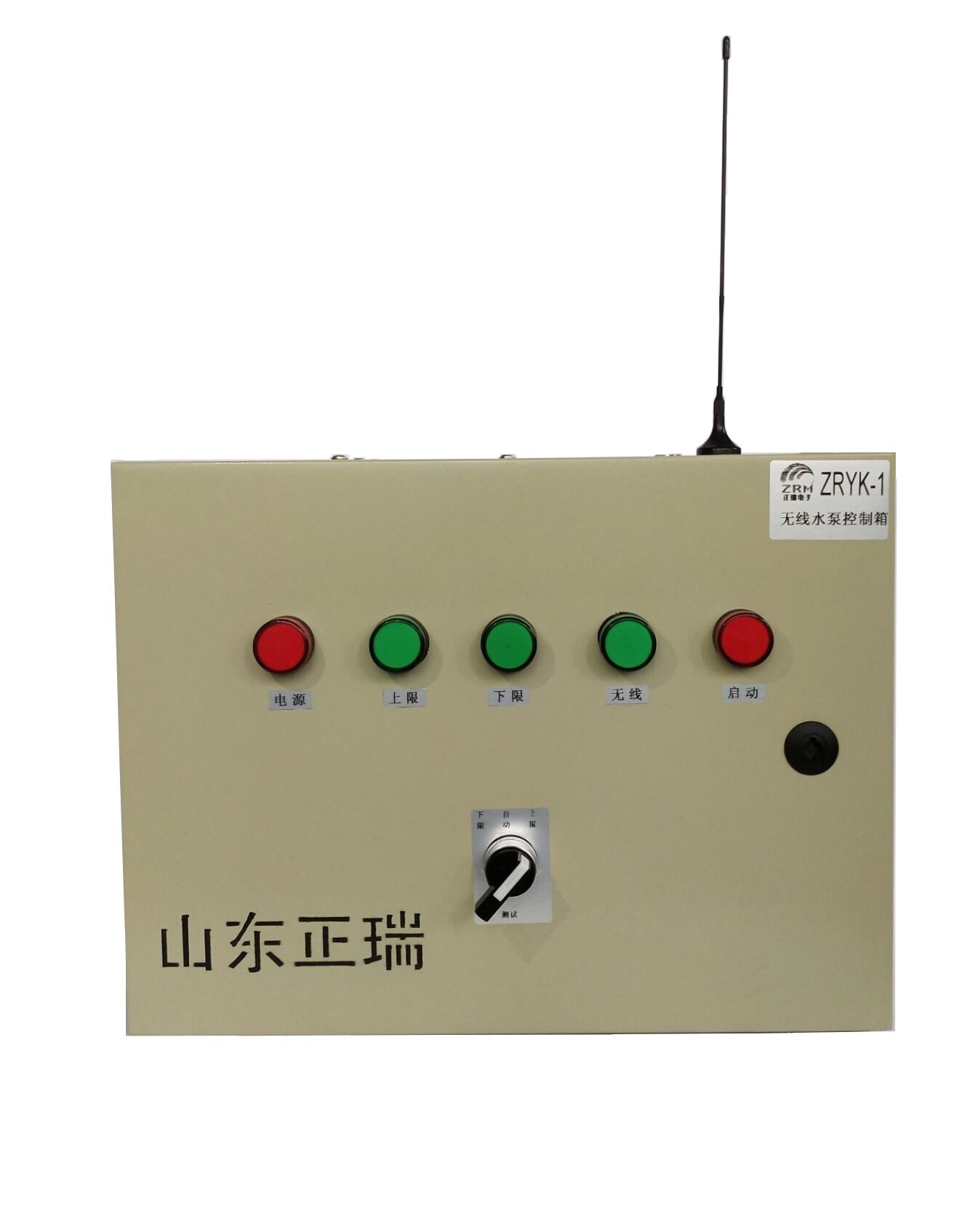

现场控制箱

ZRYK-1

1





220v供电,液位采集,CPU现场控制

2

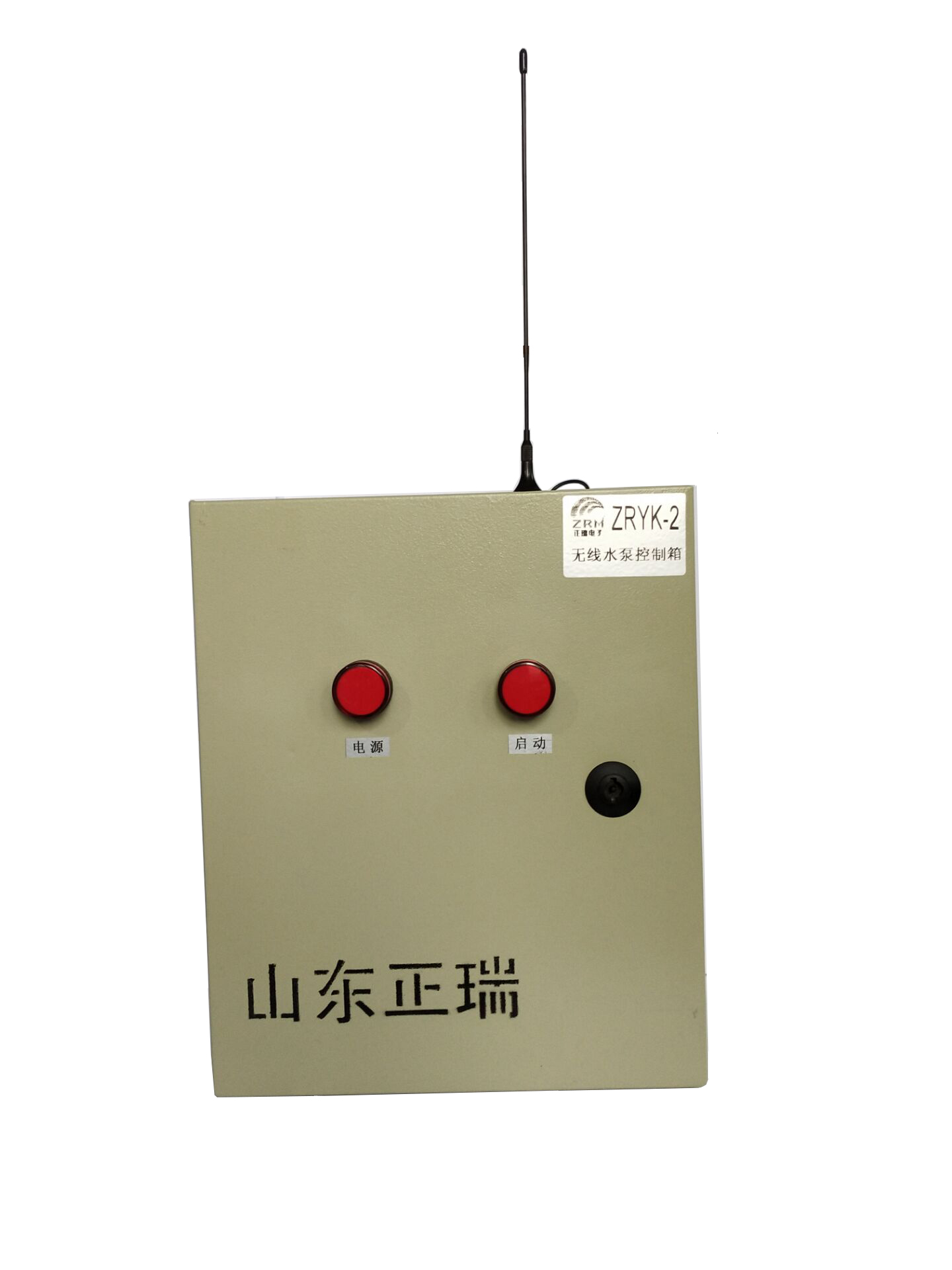

控制室控制箱

ZRYK-2

1





220v供电,液晶显示液位,cpu远端控制

3

无线数传模块

5KM无线

2







4

电源线

Rvvp1.0*2

x
