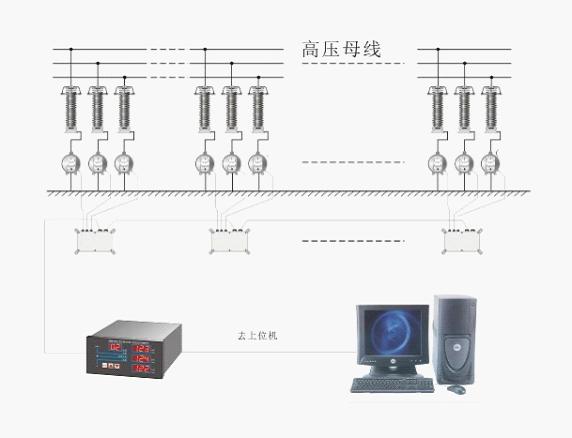

OES3000避雷器在线监测系统组成 :

    避雷器在线监测系统主机：显示在线监测数据包括数据、柱状图、曲线等。
    避雷器在线监测系统主机性能指标：
    波特率：4800/9600
    报警接点输出：二组常开接点，接点容量：220V/5A
    电流显示范围：0.20—0.90mA（峰值、35KV避雷器） 0.40—9.00mA（峰值、110KV及以上避雷器）
    报警电流整定范围：0.00—3.00mA（峰值）（当整定值为0.00mA，取消报警功能）  电源：AC  85~265V，DC110~370V

    屏蔽电缆：用于传输RS485信号及光电转换器供电。

    光电转换器：将监测器传回的光信号进行运算放大及传输。光电转换器外壳为压铸铝结构，防水等级可达IP65，可适用于户内外安装。
    电转换器性能指标：
    工作电压：12V/AV、DC
    工作温度：-20℃~60℃
    工作环境：周围空气中不会有对监测装置起腐蚀作用的有害介质。

    光纤：实现对高电压安全隔离并进行信号传输。用于传输从监测仪中发出的光信号，在实现数据传输的同时对外部高电压进行安全隔离，正常有效距离为15m。  5、避雷器在线监测仪：实时监测避雷器的动作次数、泄漏电流等数据并以无源方式将其转换为光信号输出。

    OES3000避雷器在线监测系统功能
    避雷器在线监测系统可以监测各种母线、架空线路、电缆终端等运行的MOA；
    无需引入PT信号就可在线监测线路避雷器阻性电流；
    采用高效的电源管理方案可有效的降低系统功耗，延长电池的使用寿命；
    采用一次铸造成型的金属防水箱，充分的适应铁塔上的环境；
    监测MOA的泄漏电流的全电流及其阻性分量、MOA动作次数、环境参量等数据；
    对MOA进行实时自动监测，并定时将监测结果远传至中心控制站，当监测数据超过允许值或MOA动作时，发出报警信息；
    配有高精度实时时钟，自动记录MOA动作时间和次数，便于进行统计分析；
    监测结果具有多种显示方式，包括数据列表方式、图形显示方式等。可本机显示也可通过网络访问数据信息；
    采用多级隔离和屏蔽等技术措施，系统运行安全、稳定可靠，抗干扰能力强。
    OES3000避雷器在线监测系统性能指标
    MOA泄漏电流检测范围：0～6mA；
    MOA泄漏电流精度：±0.05mA；
    通讯方式：485传输方式；
    监测数据包括MOA的基波电流值和三次、五次、七次谐波值，环境参量等；
    阻性电流变量的判别能力：在系统工作正常的情况下达到99.9％；
    监测仪采样周期：正常时12小时/次；发现异常时30分钟/次；
    避雷器动作立即上传，上传时间取决于当地网络；
    系统在无光照情况下连续工作10天以上；
    系统软件可对海量终端进行监测；
    防潮、防水性能符合IP65标准，满足户外使用要求。
